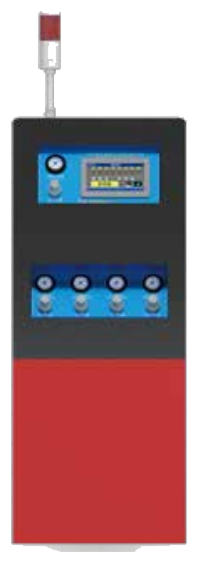

OTTP-1T기본 공급 구성
SPRAY & COATING SYSTEM
공급부터 분사와 도포까지,
하나의 공정 솔루션으로.
오일의 공급량과 분사 방식, 작업 폭과 자동화 수준까지 공정 조건에 맞춰 구성합니다.
OTTP SERIES
모든 오일 도포 시스템의 시작점
OTTP 시리즈는 오일을 안정적으로 공급하고 여러 도포 장치로 전달하는 모듈형 오일 공급 장치입니다. 정밀한 공압 제어와 유연한 확장 구조를 기반으로 스프레이와 롤러 시스템에 연결됩니다.
OTTP SERIES
핵심사양
- 22L 탱크 용량
- 1~3bar 탱크 사용 압력
- 최대 4개 노즐 SET 독립 제어

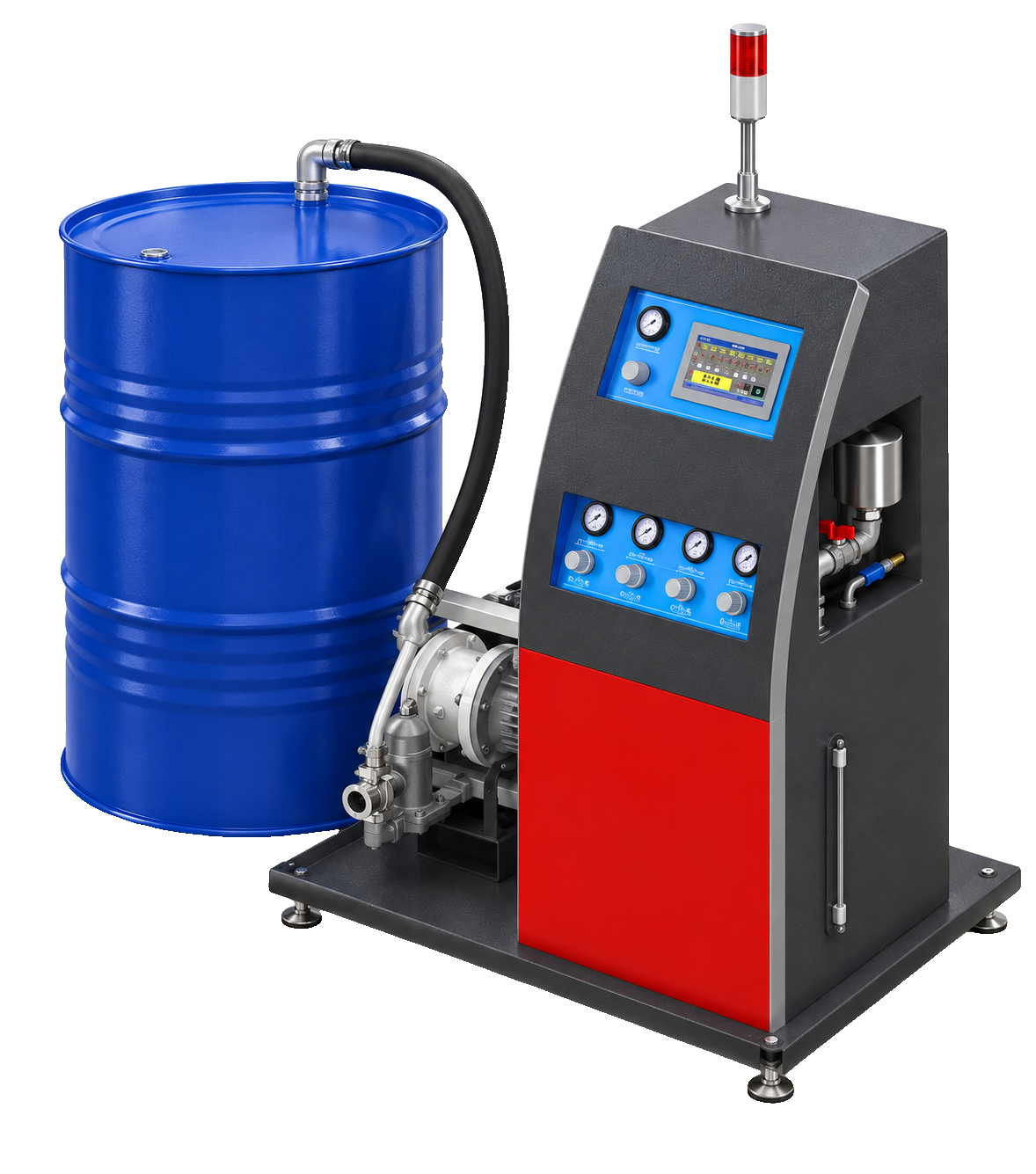

- AUTO 다이어프램 펌프 자동충진
- HMI 제어
- 10개 PRESET 저장
- RS232 통신 지원
SPRAY SYSTEM
필요한 위치에,
필요한 양만.
OTTP가 오일을 안정적으로 공급하고, SPR-10과 SPN-10 노즐이 필요한 위치에 필요한 양만 정밀하게 분사해 불필요한 비산과 오일 사용을 줄입니다.
NOZZLE LINE-UP
안정적인 오일 분사로 범용 공정에 적합하며 유지보수가 간단한 구조입니다.
분사 미스트 분량과 크기 조절이 가능해 비산을 줄이고 작업 환경 개선과 오일 절감에 대응합니다.
SYSTEM LINE-UP
SPR-10 / SPN-10 노즐을 공정 폭에 맞춰 구성하고 기존 라인에도 쉽게 적용합니다.

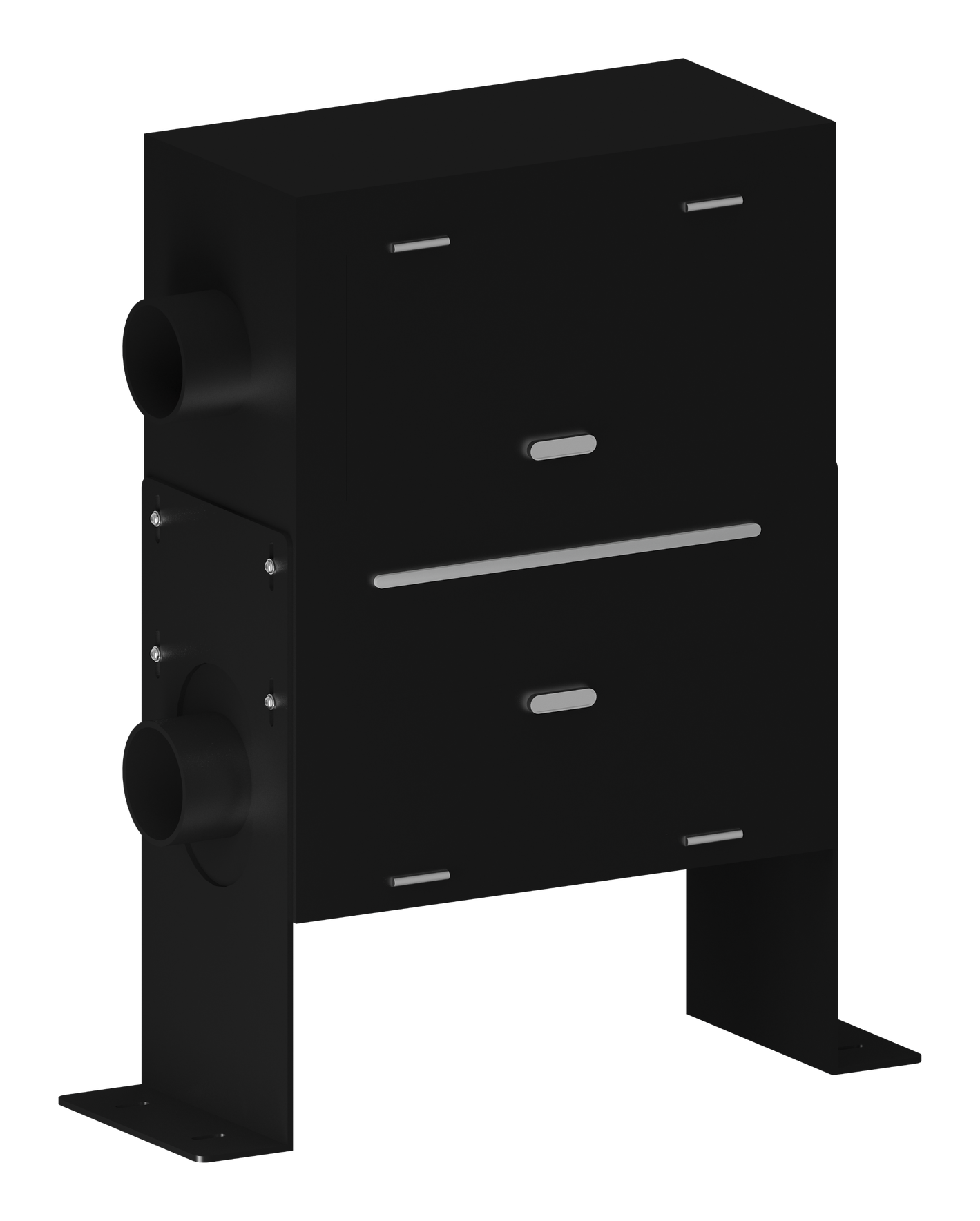

집진기 연결용 커버와 노즐 구조를 통합해 작업 환경과 설비 청결 유지에 대응합니다.
SPRAY NOZZLE
분사 조건을
노즐에서 조절합니다.
분사 폭과 설치 거리, 공기 및 오일 분사량을 공정에 맞춰 설정합니다.

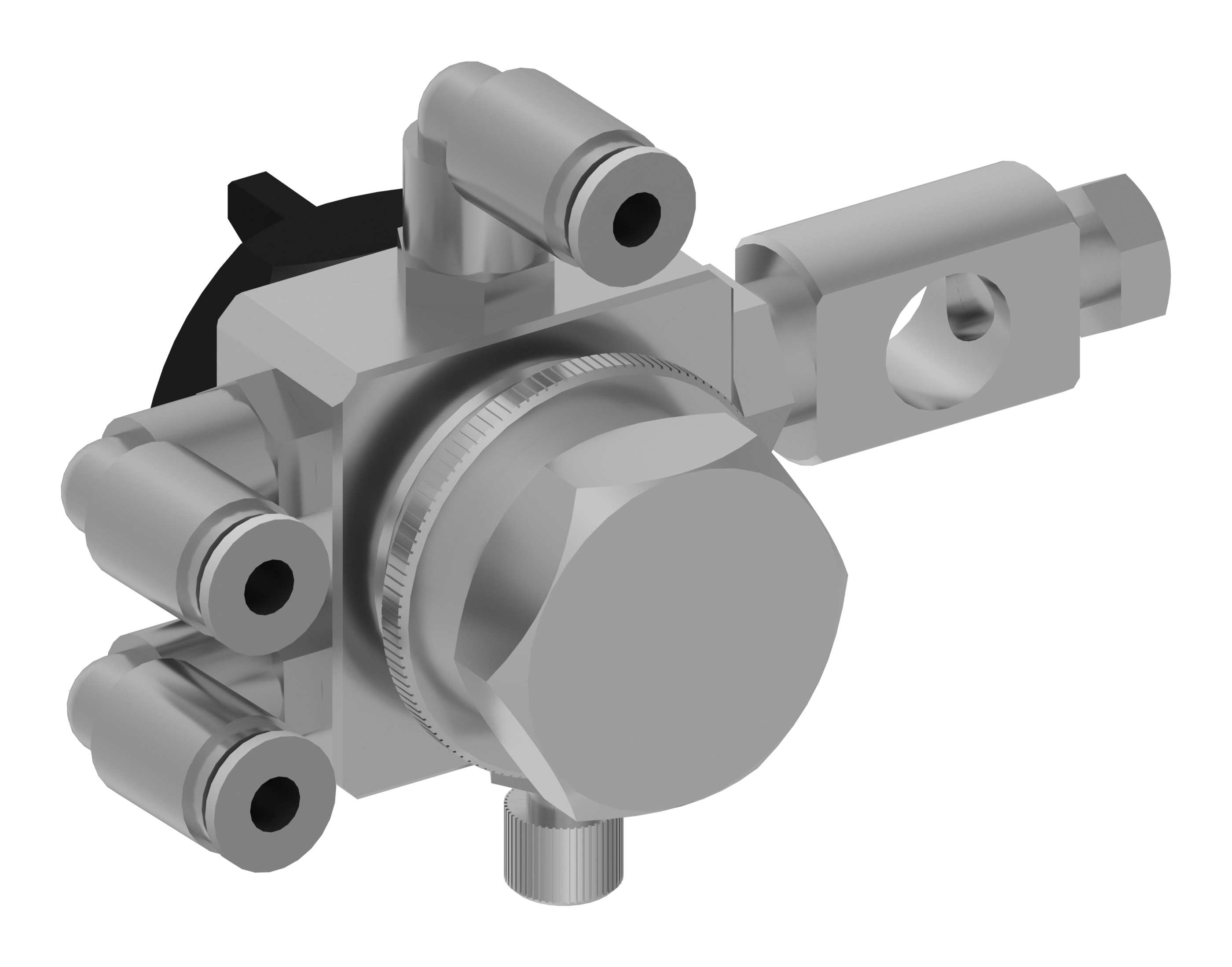

SPR-10(기본형 노즐)
안정적인 오일 분사
- 노즐 / 설치거리
- 1.0mm / 200mm
- 작동 압력
- 0.15MPa (1.5BAR)
- 공기 / 오일 분사량
- 100L/min / 170ml/min
- 패턴 너비
- 150mm
| D | W |
|---|---|
| 90mm | 70mm |
| 100mm | 75mm |
| 130mm | 100mm |
| 160mm | 120mm |
| 180mm | 135mm |
| 200mm | 150mm |
SPN-10(고급형 노즐)
미스트 입자 조절을 통한 비산 억제
- 노즐 / 설치거리
- 1.0mm / 200mm
- 작동 압력
- 0.25MPa (2.5BAR)
- 공기 / 오일 분사량
- 270L/min / 200ml/min
- 패턴 너비
- 220mm

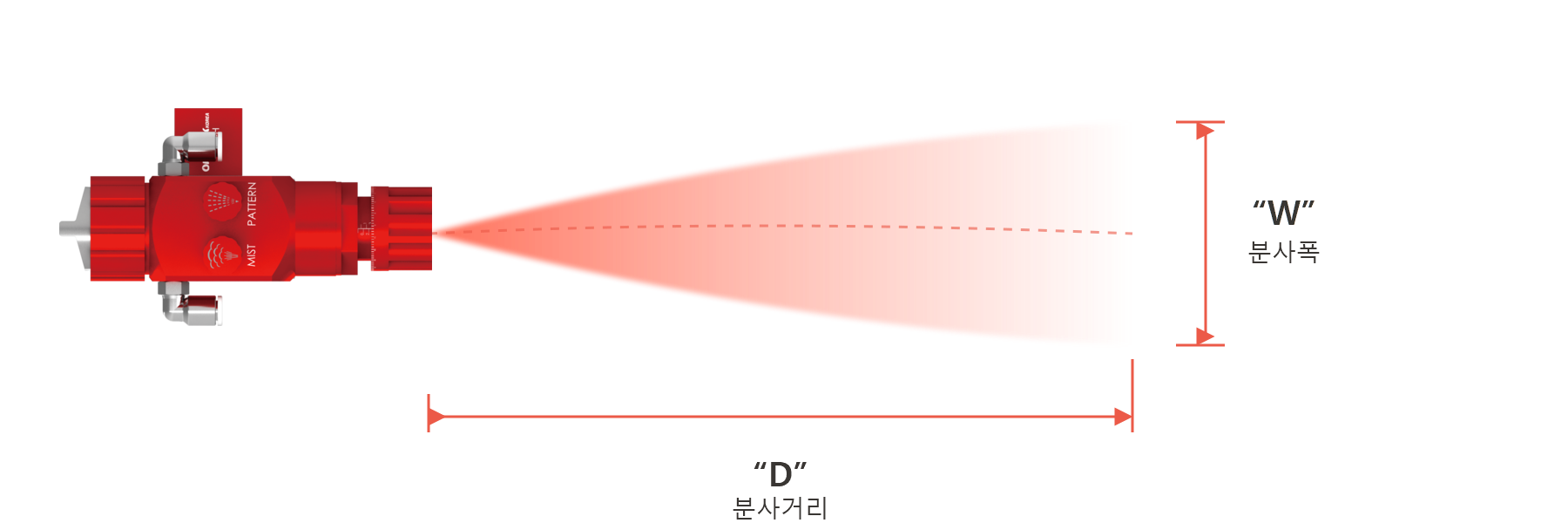

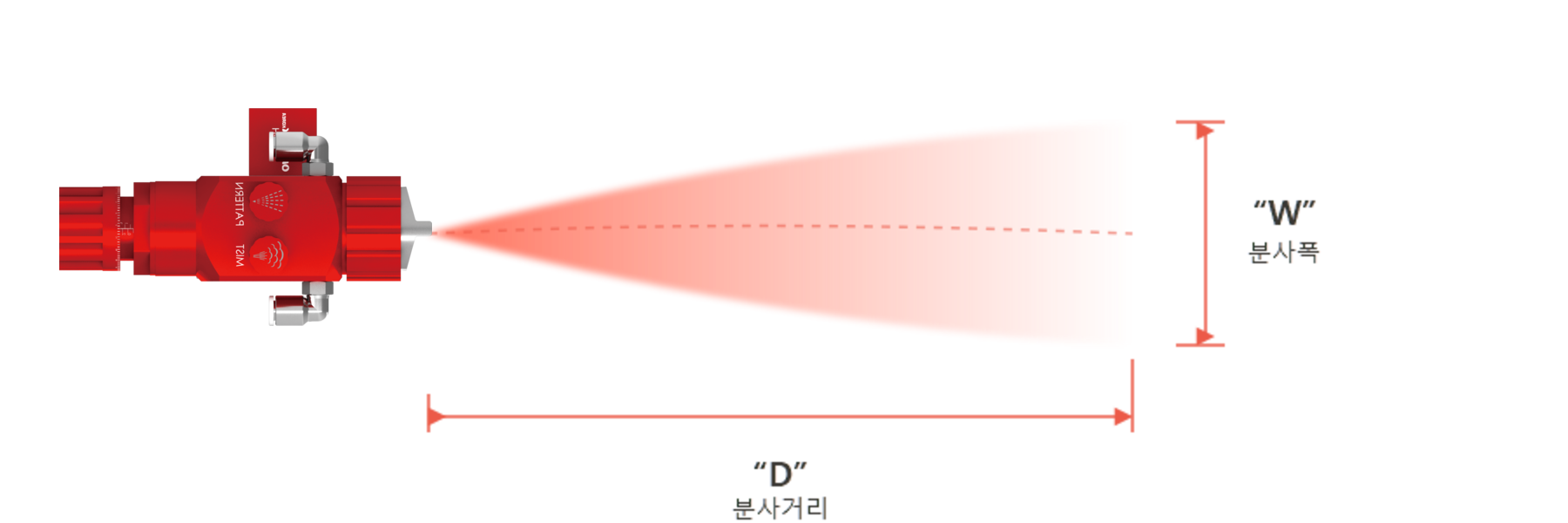

| D | W |
|---|---|
| 90mm | 90mm |
| 100mm | 110mm |
| 130mm | 150mm |
| 160mm | 170mm |
| 180mm | 200mm |
| 200mm | 220mm |
ROLLER SYSTEM
뿌리는 대신,
고르게 바릅니다.
넓은 소재에 얇고 균일한 오일막이 필요할 때는 OTTP 공급장치에 롤러 시스템을 연결합니다. 오일을 분사하는 대신 표면에 고르게 도포해 넓은 판재와 연속 생산공정에서도 안정적인 도포 품질을 유지합니다.
자체 개발 특수 롤러
기존 표준 롤러와 압연 롤 대비 수명 5배 이상, 오일 흡수·방출 균일성이 우수합니다.

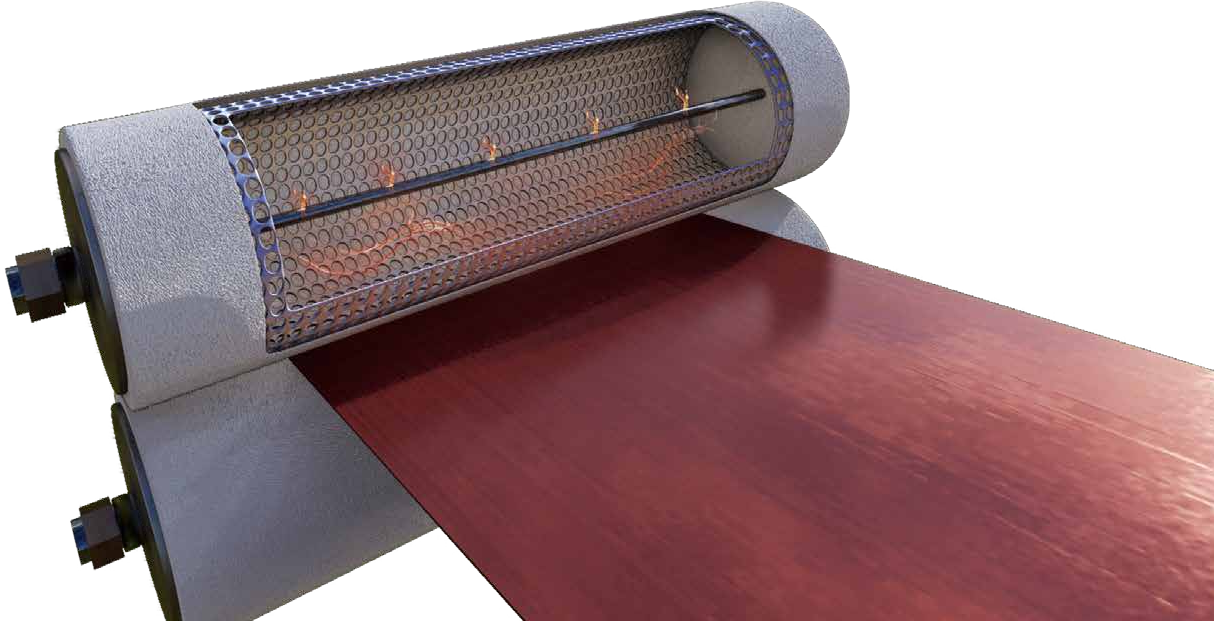

내부 분사 방식
스테인리스 타공 튜브 내부로 직접 분사해 롤 표면 전체에 고르게 도포하고 오염 및 편차를 줄입니다.
ROLLER PRODUCT FAMILY
공정 폭과 도포 두께에 맞춘
롤러 시스템
작업 폭, 소재 형태, 도포 두께에 따라 기본형 롤러부터 와이드형, 초정밀 박막 도포까지 선택합니다.
고객맞춤 커스텀 장치
정답이 없는 공정에는,
함께 만드는 솔루션이 필요합니다.
오일탱크코리아는 고객의 공정조건을 이해하는 것에서 시작해 설계 → 제작 → 테스트 → 적용까지 함께합니다.
- 시트 모서리 부분만 선택 도포
- 파이프 내경 전용 분사 시스템
- 특정 형상만 부분 도포하는 스탬핑 시스템
- 자동화 라인 연동 전용 오일 도포 유닛
기존 제품으로 해결이 어렵다면커스텀 장비가 답이 될 수 있습니다.
