정량 펌핑 기술 정밀 정량 펌핑 시스템
- 1회 스트로크당 0.02 mL 정량 토출
- 최대 400회/분 고속 펌핑
- N-shot, 타이머, 카운터 모드 지원
필요한 만큼만 정확하게 공급

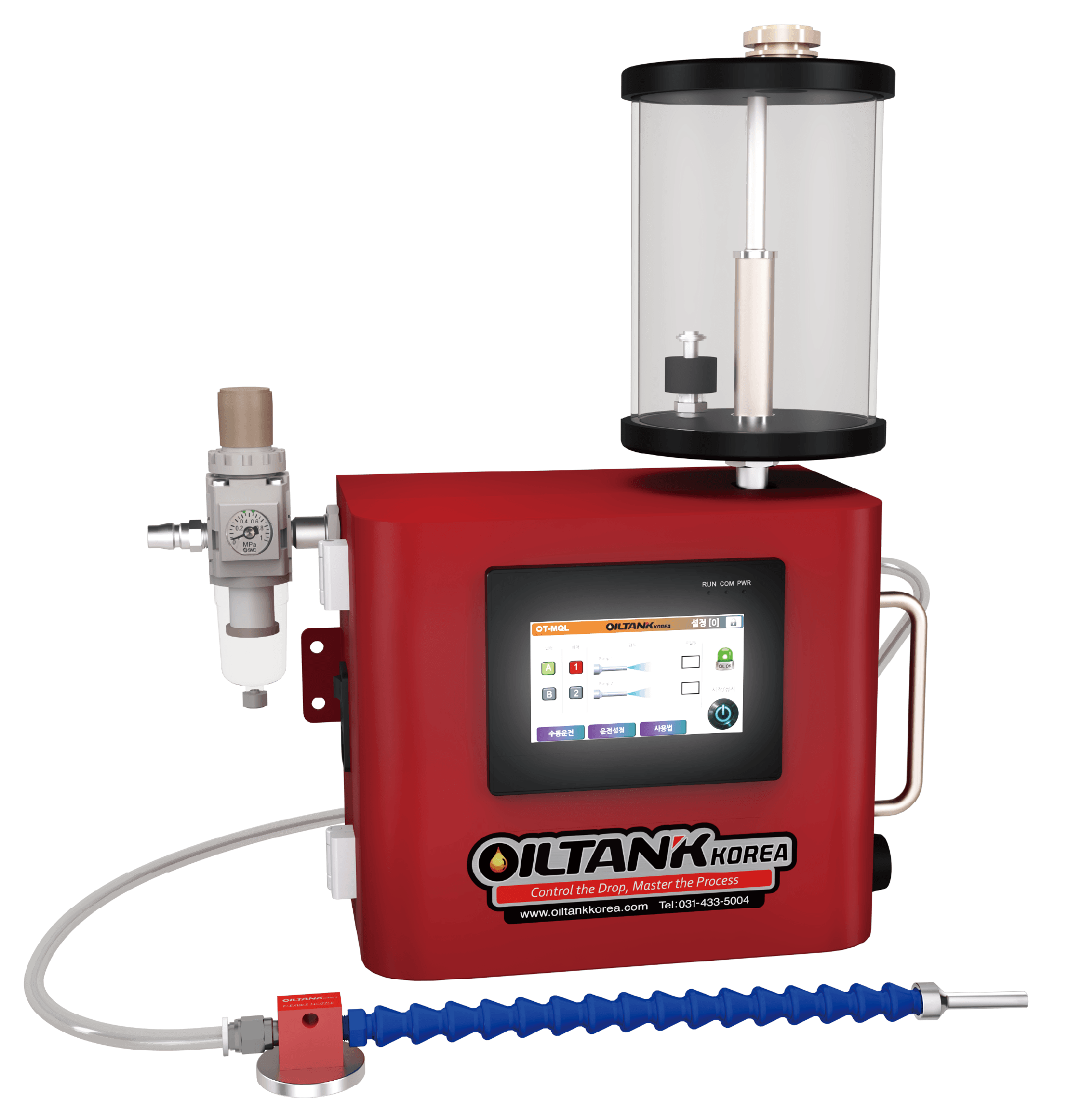

OTM SERIES · DIGITAL MQL
장비부터 노즐, 오일까지
하나의 MQL 시스템으로.
- 공정별 분사 모드 설정
- 1~2채널 출력 구성
- 정밀 피스톤 펌프
- 에어·오일 개별 제어
OTM SERIES
절삭가공에 필요한 윤활만 정확하게
OTM 시리즈는 정밀 피스톤 펌프, 이중관 노즐과 전용 MISTOIL 절삭유를 하나의 시스템으로 구성합니다. 공구와 가공 위치에 필요한 양의 오일을 정확하게 공급해 윤활 성능은 높이고 오일 사용과 비산은 줄입니다.
Benefits
공구 수명 향상
및 마모 감소
절삭유 사용
및 관리 비용 절감
작업 환경 개선
(비산 및 오염 감소)
안정적인
가공 품질 유지
칩 오염 감소
및 재활용성 향상
최소 오일 사용으로
높은 공정 효율 확보

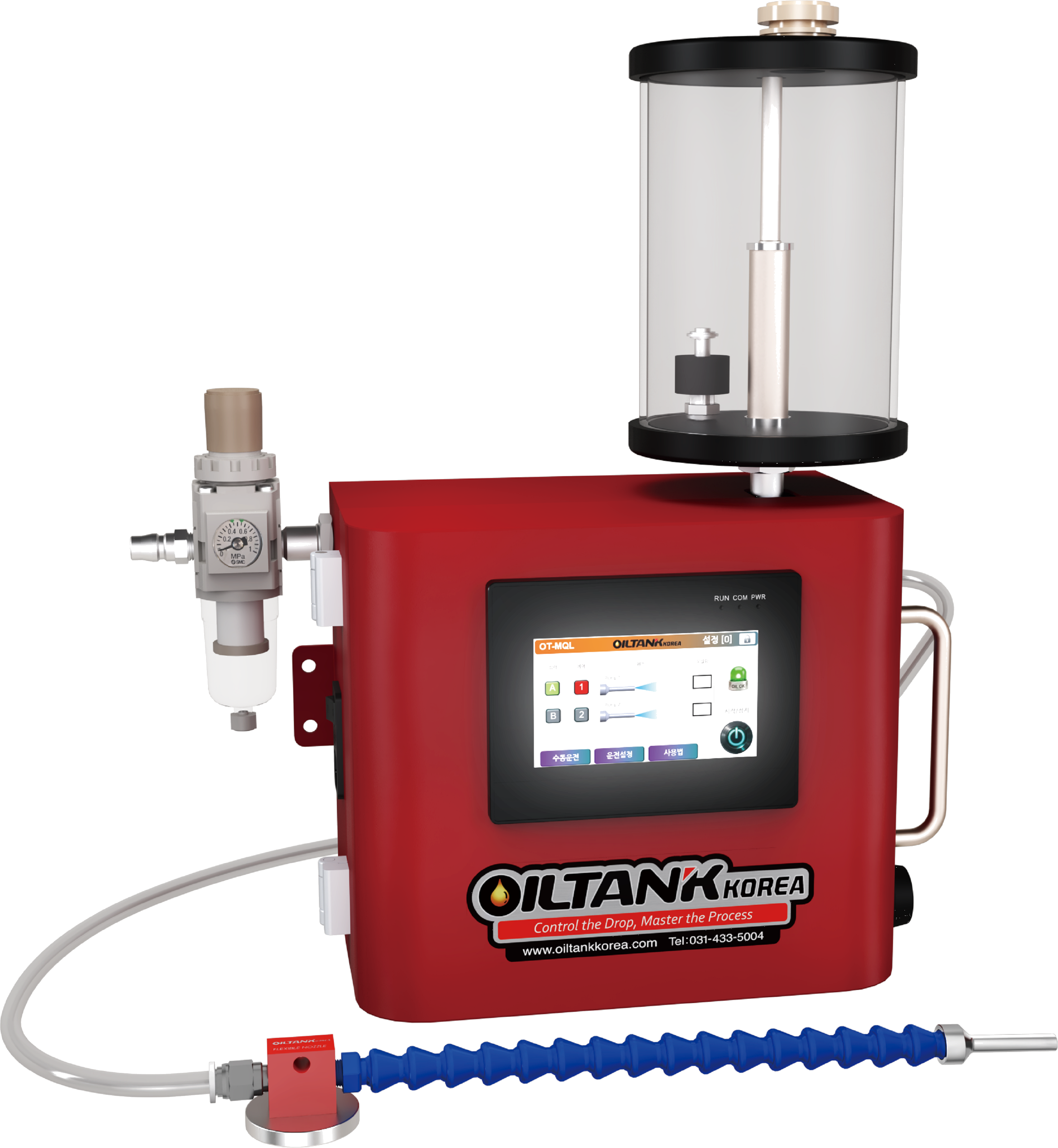

OTM 시스템
필요한 만큼만
정확하게 공급
OTM 시리즈는 1회 스트로크마다 일정량의 오일을 공급하는 정밀 피스톤 펌프 방식의 디지털 MQL 시스템입니다. 오일과 에어를 각각 제어할 수 있어 가공 조건에 맞는 윤활량과 분사 상태를 정밀하게 설정할 수 있습니다.
안정성 & 내구성 고장 요인을 최소화한 설계
- 특수 체크 구조로 내부 이물질 배출
- 이중 실링 구조로 자흡 기능 구현
- 펌프 모듈화 설계로 유지보수 용이
장기간 안정적인 운용 가능
정밀 제어 시스템 정밀 제어 및 확장성
- 오일 / 에어 개별 제어 시스템
- 터치패널 & PLC 기반 제어
- 다양한 자동화 장비와 연동 가능
사용자 환경에 맞는 자유로운 설정
분사 성능 & 적용성 정밀 분사 및 다양한 공정 대응
- 이중관 노즐 구조 (오일/에어 완전 분리)
- 균일하고 안정적인 정량 분사
- 스테인리스 편조 호스 옵션 제공
절삭 및 소성가공 등 다양한 공정 적용
OTM SERIES CONFIGURATION
제품 구성
가공 포인트와 운전 시간에 맞춰 단일 노즐, 다중 노즐, 대용량 외부 탱크 구성을 선택할 수 있습니다.

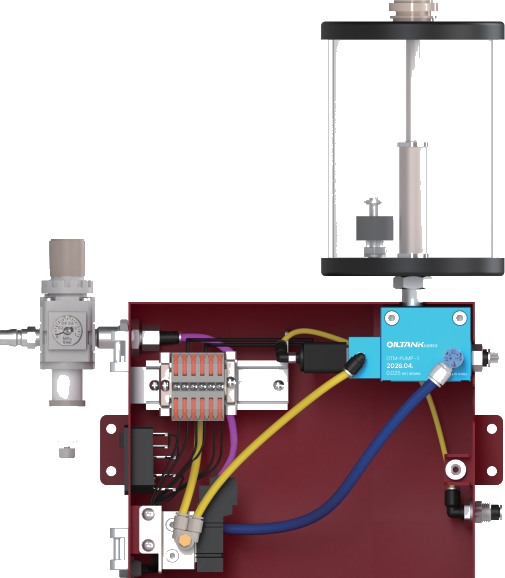

OTM-601
단일 노즐 제어
- 1개의 펌프 출력
- 단일 가공 포인트 적용
- 소형 장비 및 단일 공정에 적합
OTM-602
다중 노즐 제어
- 2개의 독립 펌프 출력
- 복수 가공 포인트 대응
- 다양한 공정 적용 가능

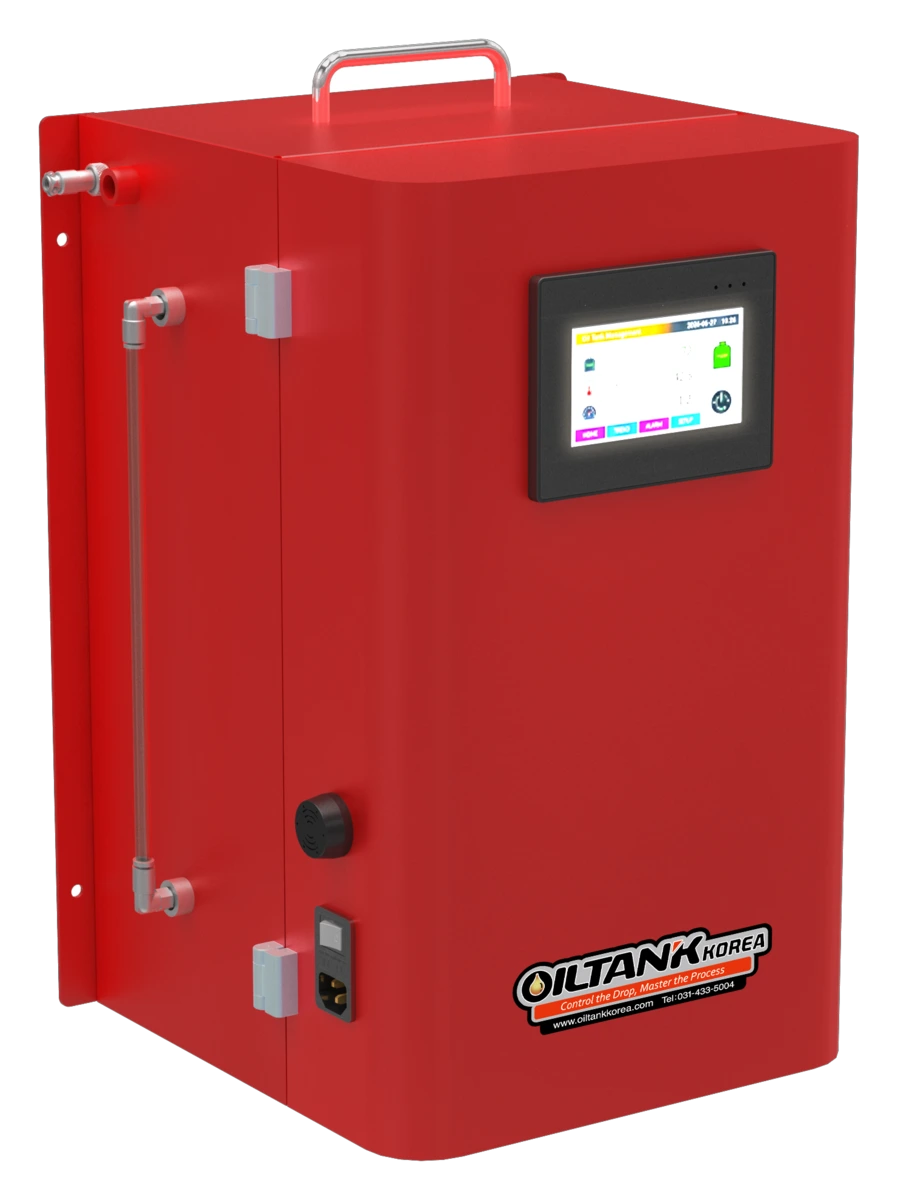

OTM-604-15L
15L 대용량 오일탱크
- 1~2개 출력 선택 가능
- 장시간 연속 운전 가능
- 생산 라인 및 자동화 설비에 적합
OTM SERIES
공정을 바꾸는
단 한 방울의 기술
OTM Series가 적용될 공정을 선택하세요.
BANDSAW · 밴드쏘 가공
톱날은 더 오래,
절단은 더 깨끗하게.
Split Nozzle과 결합한 OTM 시스템이 밴드쏘 날 양면에 필요한 오일을 균일하게 공급합니다. 마찰과 발열, 칩 고착을 줄여 안정적인 절단 품질과 깨끗한 작업 환경을 구현합니다.
- 밴드쏘 날 양면 균일 분사
- 안정적인 절단
- 효율적인 오일 사용
NOZZLE SYSTEM
노즐 시스템
정밀한 공급은
노즐 끝에서 완성됩니다.
OTM 노즐은 오일과 에어를 호스 내부에서 혼합하지 않고 각각 분리해 전달합니다. 노즐 끝에서 미스트가 생성되므로 응답성이 빠르고, 배관 길이와 설치 위치를 공정에 맞게 자유롭게 구성할 수 있습니다.
BASE NOZZLES
기본 노즐
15~20° 원추형 분사 패턴으로 대부분 절삭 공정에 적용 가능한 기본 노즐입니다.
Copper Nozzle
쉽게 구부릴 수 있고, 조정한 형태를 안정적으로 유지합니다.

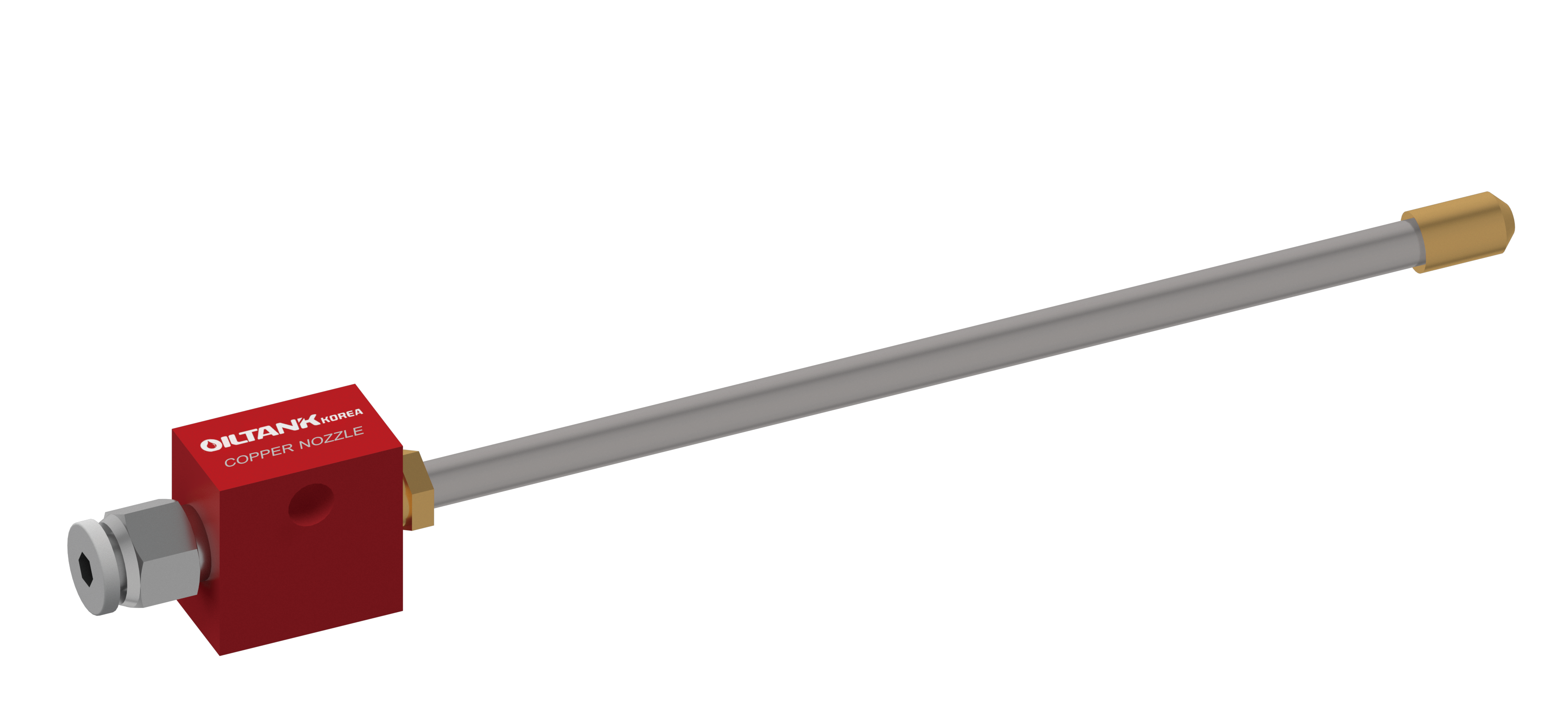

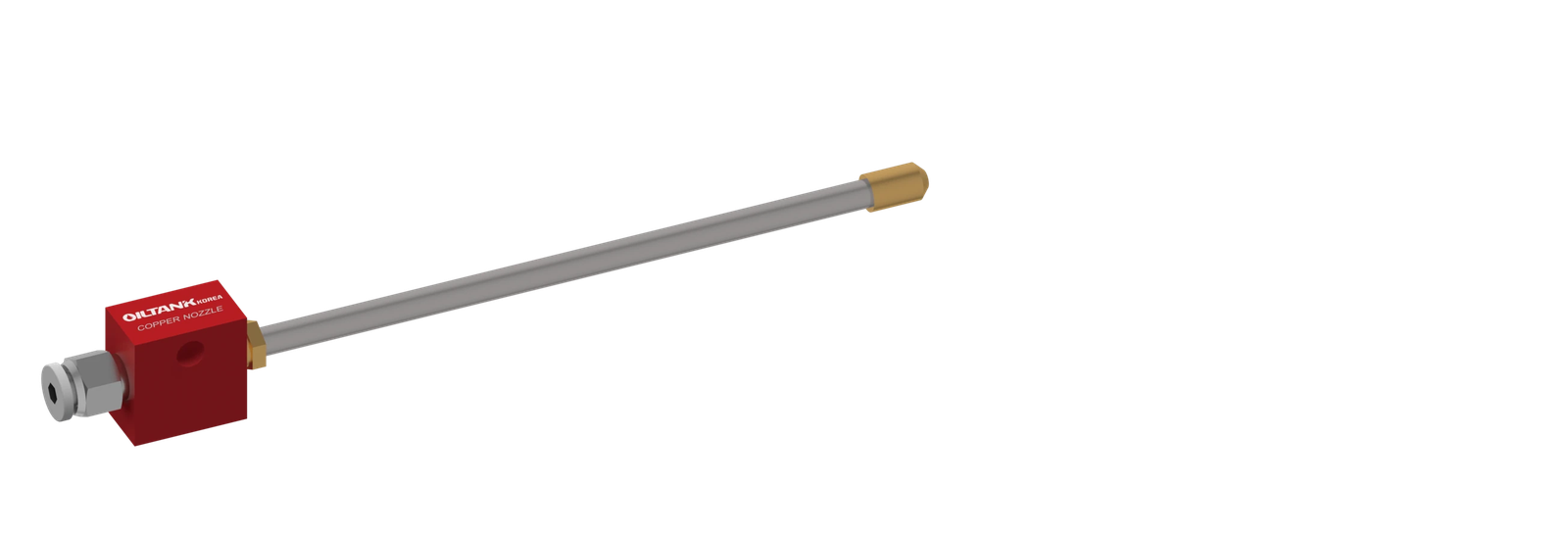

Stainless Steel Nozzle
강도와 내구성이 높아 거친 작업환경에 적합합니다.

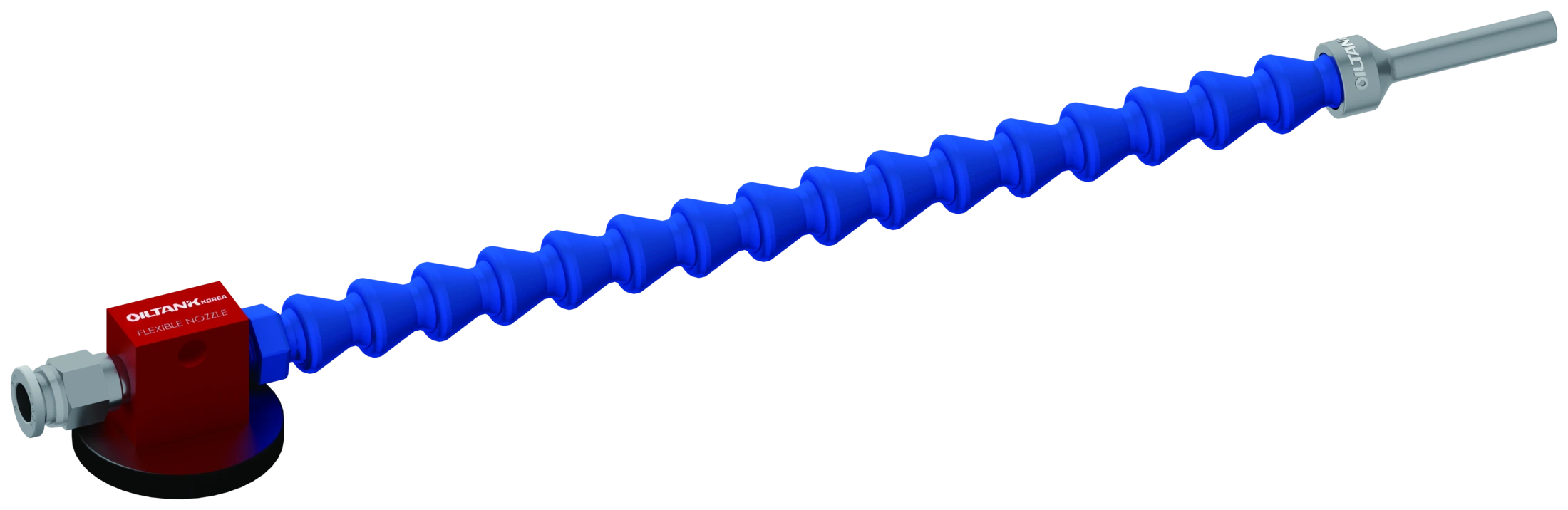

Flexible Nozzle
방향을 자유롭게 조절해 원하는 위치를 쉽게 조준할 수 있습니다.
Slim Copper Nozzle
얇은 동관을 사용해 좁은 공간에 설치하기 적합합니다.
NOZZLE & HOSE OPTIONS
공정 조건에 맞춰
노즐과 호스를 선택합니다.
01
공정 최적화 노즐

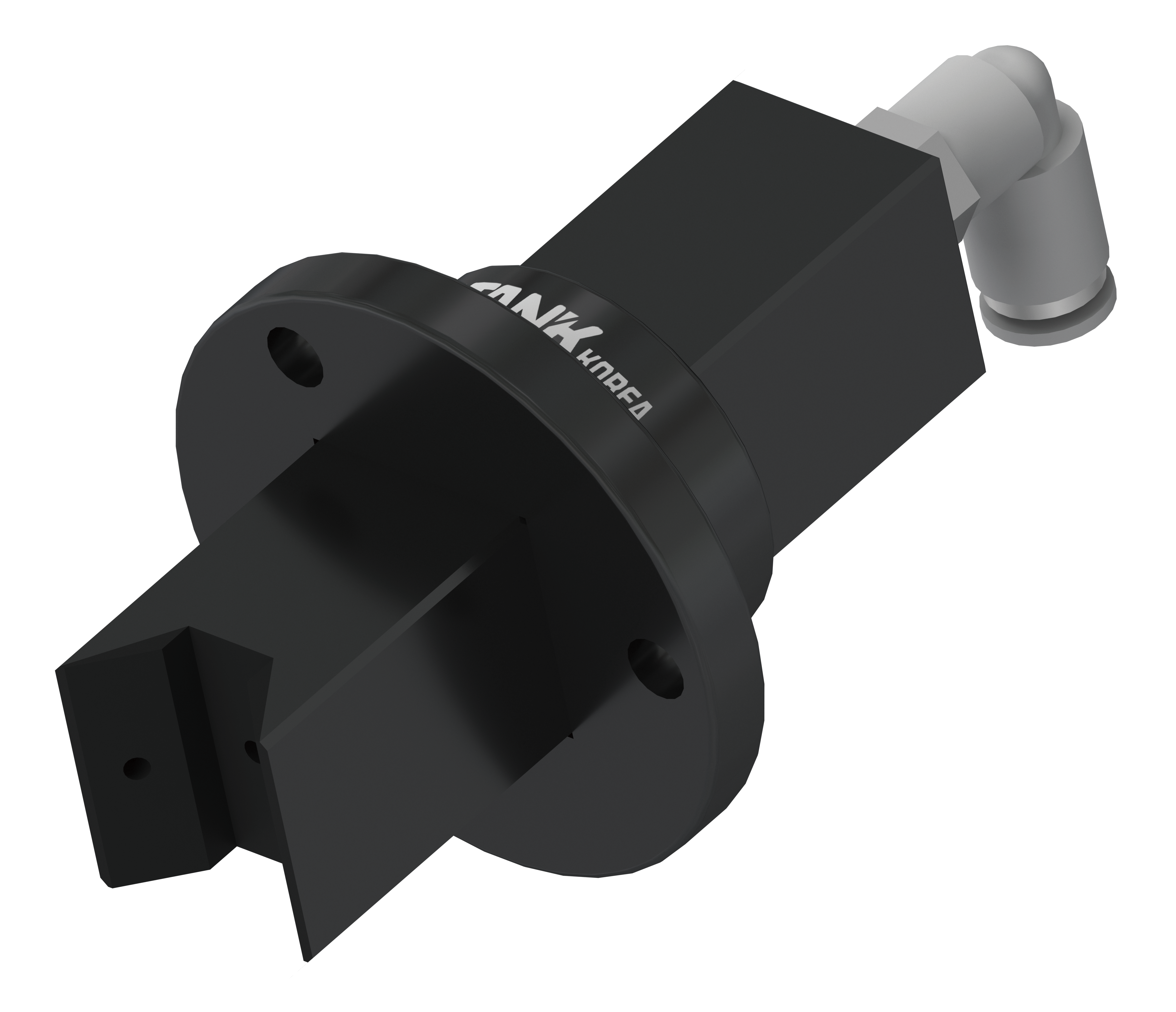

3Way Nozzle
하나의 연결부에서 세 방향으로 오일을 공급해 양쪽 면과 외주부에 동시에 윤활이 필요한 공정에 적합합니다.
Split Nozzle
하나의 공급 라인을 두 개의 노즐로 분기해 소재 양면 또는 톱날 양쪽에 균일하게 분사합니다.
02
호스 옵션
Double Tube Hose
오일과 에어를 분리 전달하는 이중관 구조로 정밀 정량 분사에 최적입니다.
Stainless Braided Hose
스테인리스 편조와 테프론 구조로 내구성을 높여 고온 및 거친 환경에 대응합니다.
MQL 전용 절삭유 - 미스트오일 SERIES
Minimal Oil,
Maximum Performance
MQL 공정에서 절삭유는 단순한 소모품이 아니라 공정 성능을 결정하는 핵심 요소입니다. MISTOIL 시리즈는 OTM 시스템의 정량 펌핑과 미스트 분사 특성에 맞춰 개발된 비수용성 절삭유입니다.
평균 사용량2개월 약 20L
수용성 절삭유 대비압도적인 저소모
공구 수명 최대5배 향상 사례
작업 환경 개선 및유지비 절감
MISTOIL SERIES
Product Line-up
공정 환경과 소재 특성에 맞춰 선택하는 MQL 전용 절삭유 라인업입니다.

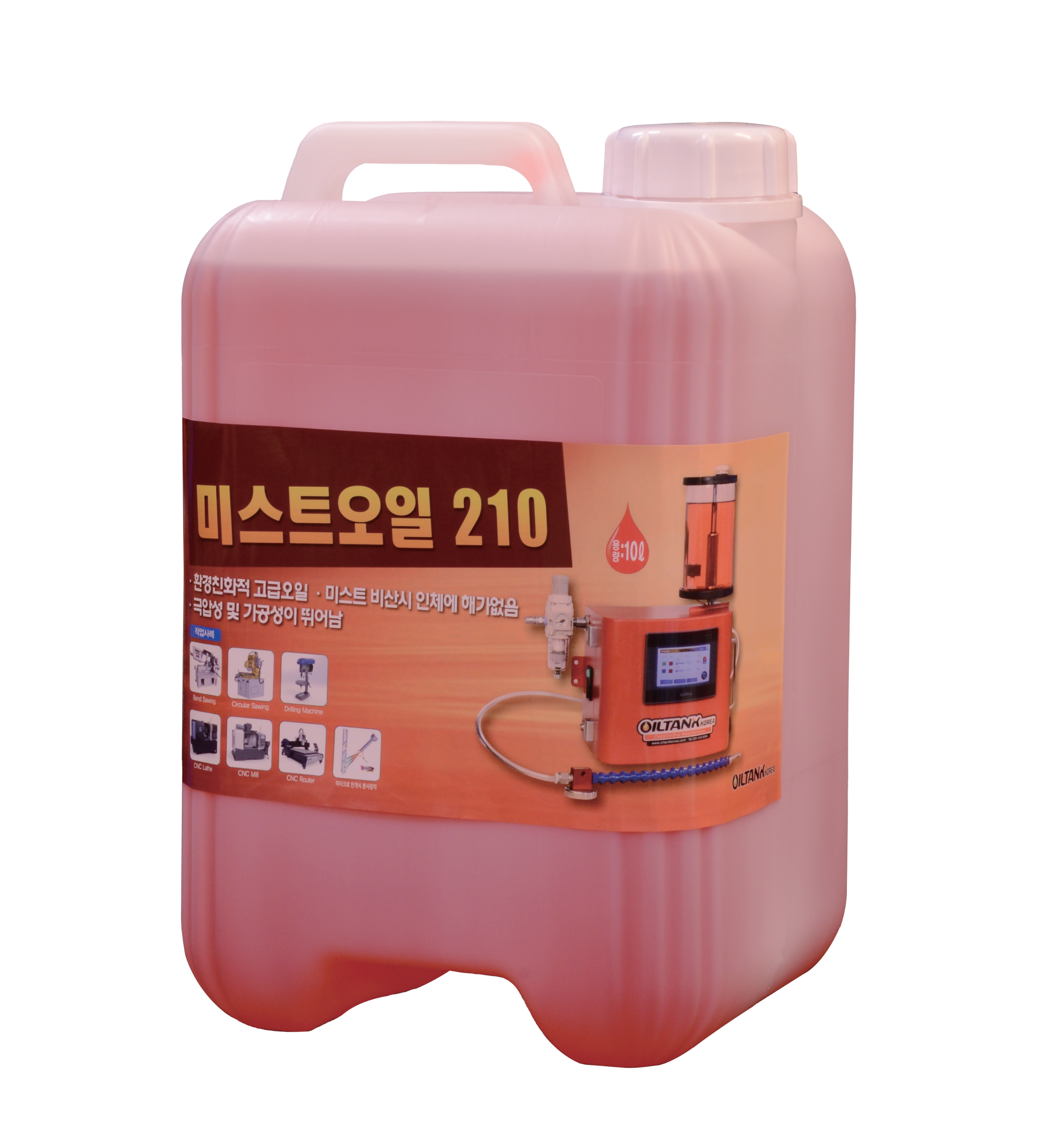

MISTOIL 210
Standard Multi-Purpose Cutting Oil
가장 기본이 되는 범용 미스트 절삭유로, 다양한 금속 가공 공정에서 안정적인 성능을 제공합니다.
- 드릴, 탭, 절단 등 전반적인 금속가공 대응
- 식물성 베이스 오일 적용
- 균형 잡힌 윤활 성능과 표면 품질
- 초기 도입 및 복합 공정 운용에 적합

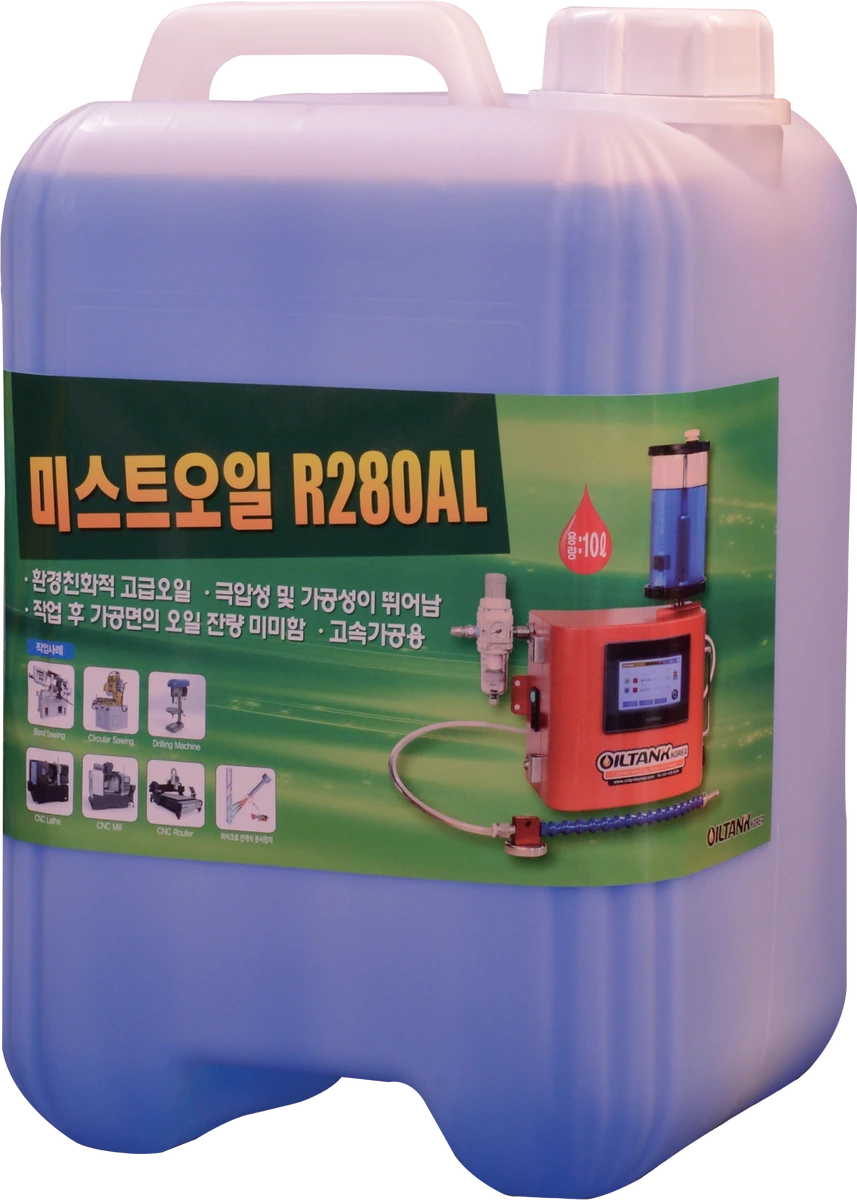

MISTOIL 280AL
High-Speed Aluminum Cutting Oil
알루미늄 고속 가공 환경에서 발생하는 용착, 비산, 표면 손상 문제를 해결하기 위해 설계된 전용 절삭유입니다.
- 7,000 RPM 이상 고속 가공 대응
- 알루미늄 표면 얼룩 및 들러붙음 최소화
- 저점도 설계로 안정적인 미스트 분사
MISTOIL 310
Stainless & Heavy Cutting Oil
식물성 베이스 원료 함유량을 높여 스테인리스 및 중절삭 가공에 특화된 고성능 절삭유입니다.
- 높은 윤활력과 내압성
- 공구 마모 감소 및 수명 향상
- 난삭재 가공 시 안정적인 가공 품질 확보
MISTOIL 750S
Micro Machining & Evaporation Type
가공 후 잔사가 남지 않도록 설계된 미세 가공 전용 절삭유입니다.
- 빠른 증발 특성
- 열처리·표면처리 전 세정 공정 불필요
- 미세 가공 시 표면 품질 유지에 유리
CR300R
Chain Coating Oil for OT-MQL System
OT-MQL 시스템에 최적화된 체인 코팅 오일로, 자동 윤활 환경에서도 균일한 코팅과 지속 윤활을 제공합니다.
- 점착력 중심 설계로 비산 최소화
- 체인 마모 감소 및 수명 연장
- 자동 분사 시스템과 안정적인 연동
